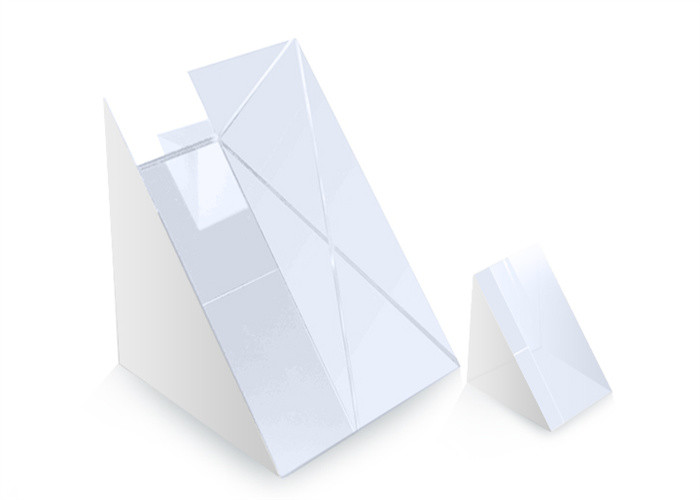

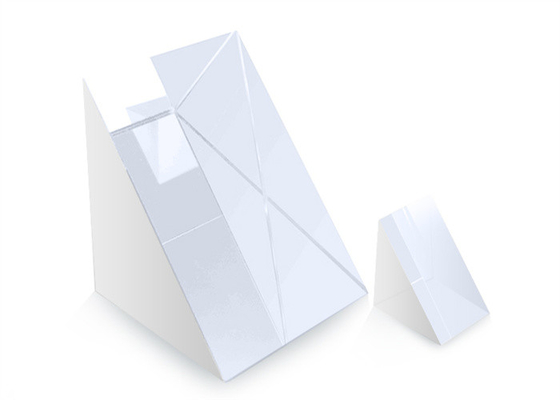

N-BK7 直角プリズム

  • N-BK7 Right Angle Prism
  • N-BK7 Right Angle Prism
起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 ラップ
最小注文数量 応相談
価格 negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 直角プリズム 使用法 光路を 90° または 180° ずらす
寸法 2x2mm~50.8x50.8mmおよび利用できるカスタム 角度許容 <30秒角
平坦 λ/4@632.8nm 表面品質 60/40スクラッチアンドディグ
ハイライト

N-BK7 直角プリズムミラー、直角プリズム UV 石英ガラス、直角プリズム N-BK7

,

Right Angle Prism UV Fused Silica

,

Right Angle Prism N-BK7
メッセージ
製品の説明

直角プリズム、N-BK7 直角プリズム、UV 溶融石英コーティングなし直角プリズム

概要：

直角プリズム光源の入力として使用される表面に応じて、光路を 90° または 180° 偏向させるために使用できます。



全反射 (TIR) により、入力光がプリズムの脚の 1 つに入射すると、斜辺のガラス/空気境界で TIR を受け、もう一方のプリズム脚から出射します。これは、直角プリズムを 90° 反射板として使用する方法を示しています。



入力光が斜辺の面に入射すると、プリズム脚のガラスと空気の境界で TIR を受けます。次のプリズム レッグで 2 度目の TIR を受け、入力ビームと平行な経路で斜辺を出ます。これは、直角プリズムを 180° レトロリフレクタとして使用する方法を示しています。



N-BK7 直角プリズム 0







直角プリズムの一般仕様:

素材 BK7、UV グレード溶融石英 N-BK7 直角プリズム 1
寸法公差 ±0.2mm
角度公差 以下のリストを参照してください
平坦度 λ/4@632.8nm/25mm
ピラミッド誤差 <3arc 分
垂直性 <15arc分
表面品質 60/40スクラッチアンドディグ
クリアアパーチャ >90%
面取り 保護
コーティング コーティングなし、ご要望に応じて









標準品 直角プリズムの:

部品番号。 素材 A=B(mm) C (mm) 角度公差
RAP0202-3m N-BK7 2*2 2 <3分角
RAP0303-3m N-BK7 3*3 3 <3分角
RAP0505-3m N-BK7 5*5 5 <3分角
RAP1010-3m N-BK7 10×10 10 <3分角
RAP1212-3m N-BK7 12.7×12.7 12.7 <3分角
RAP1515-3m N-BK7 15×15 15 <3分角
RAP2020-3m N-BK7 20×20 20 <3分角
RAP2525-3m N-BK7 25.4*25.4 25.4 <3分角
RAP3030-3m N-BK7 30×30 30 <3分角
RAP3838-3m N-BK7 38.1*38.1 38.1 <3分角
RAP5050-3m N-BK7 50.8×50.8 50.8 <3分角
RAP0202-30s N-BK7 2*2 2 <30秒角
RAP0303-30s N-BK7 3*3 3 <30秒角
RAP0505-30s N-BK7 5*5 5 <30秒角
RAP1010-30s N-BK7 10×10 10 <30秒角
RAP1212-30s N-BK7 12.7×12.7 12.7 <30秒角
RAP1515-30s N-BK7 15×15 15 <30秒角
RAP2020-30s N-BK7 20×20 20 <30秒角
RAP2525-30s N-BK7 25.4*25.4 25.4 <30秒角
RAP3030-30s N-BK7 30×30 30 <30秒角
RAP3838-30s N-BK7 38.1*38.1 38.1 <30秒角
RAP5050-30s N-BK7 50.8×50.8 50.8 <30秒角
RAP0202-3m-FS UVFS 2*2 2 <3分角
RAP0303-3m-FS UVFS 3*3 3 <3分角
RAP0505-3m-FS UVFS 5*5 5 <3分角
RAP1010-3m-FS UVFS 10×10 10 <3分角
RAP1212-3m-FS UVFS 12.7×12.7 12.7 <3分角
RAP1515-3m-FS UVFS 15×15 15 <3分角
RAP2020-3m-FS UVFS 20×20 20 <3分角
RAP2525-3m-FS UVFS 25.4*25.4 25.4 <3分角
RAP3030-3m-FS UVFS 30×30 30 <3分角
RAP3838-3m-FS UVFS 38.1*38.1 38.1 <3分角
RAP5050-3m-FS UVFS 50.8×50.8 50.8 <3分角
RAP0202-30s-FS UVFS 2*2 2 <30秒角
RAP0303-30s-FS UVFS 3*3 3 <30秒角
RAP0505-30s-FS UVFS 5*5 5 <30秒角
RAP1010-30s-FS UVFS 10×10 10 <30秒角
RAP1212-30s-FS UVFS 12.7×12.7 12.7 <30秒角
RAP1515-30s-FS UVFS 15×15 15 <30秒角
RAP2020-30s-FS UVFS 20×20 20 <30秒角
RAP2525-30s-FS UVFS 25.4*25.4 25.4 <30秒角
RAP3030-30s-FS UVFS 30×30 30 <30秒角
RAP3838-30s-FS UVFS 38.1*38.1 38.1 <30秒角
RAP5050-30s-FS UVFS 50.8×50.8 50.8 <30秒角
