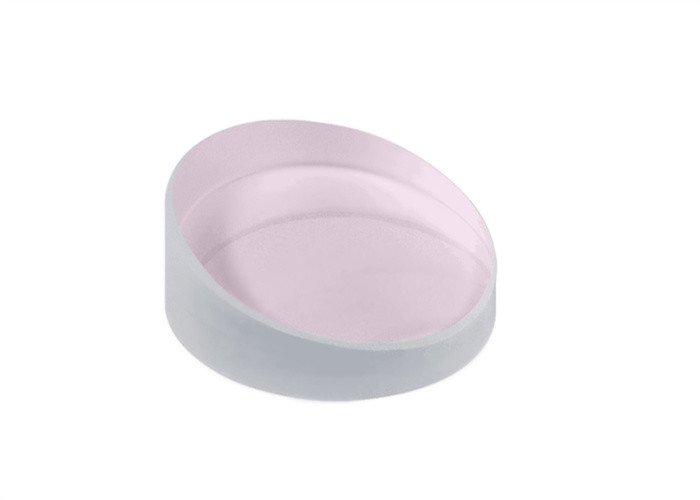

633nm オプティカル ウェッジ プリズム 25.4mm リズレー プリズム ビーム ステアリング コーティングなし
無料サンプルとクーポンについては、私に連絡してください。
ワッツアップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 商品名 | ウェッジプリズム/リズレープリズム | 形 | 入力面と出力面の間の角度が小さい。 |
|---|---|---|---|
| 特徴 | ビーム偏向により、光をより厚い部分に向けて偏向させる | アプリケーション | レーザービームステアリングアプリケーション |
| 直径 | 25.4mm | ビーム偏差 | 1°、2°、4°、6° |
| ハイライト | 633nmオプティカルウェッジプリズム、オプティカルウェッジプリズム25.4mm、25.4mmリズレープリズムビームステアリング,Optical Wedge Prism 25.4mm,25.4mm Risley Prism Beam Steering |
||
製品の説明
ウェッジプリズム、レーザービームステアリングプリズム、リズレープリズム
|
概要： ウェッジプリズムリズレー プリズムとも呼ばれ、入射面と出射面の間の角度が小さいプリズムです。ウェッジ プリズムは、1° から 10° の範囲のビーム偏向により、光をより厚い部分に向けて偏向させます。
プリズム面間の角度 α が小さい場合、得られるビーム偏向角は約 (n − 1) α です。ここで、n はプリズムの屈折率です。屈折率が約 1.5 の典型的なガラス プリズムの場合、偏向角はプリズム角の約半分です。
ウェッジ プリズムは、レーザー ビーム ステアリング アプリケーションに最適です。これらは、個別に使用することも、ビーム ステアリング用の別のウェッジ プリズムと組み合わせて使用することもできます。
くさび形プリズムを 1 つ回転させると、指定された偏角の 2 倍で定義される円をトレースするように光を方向付けることができます。
両方のウェッジを回転させると、ビームは、指定された偏差角度の 4 倍で定義される円内のどこにでも移動できます。
ウェッジ プリズムの一般仕様:
の標準品くさびプリズム:
|
