望遠鏡で使用されるアルミニウムで処理された光学プリズムの高さ 12.7mm の半分のペンタ プリズム
無料サンプルとクーポンについては、私に連絡してください。
ワッツアップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 商品名 | ハーフペンタプリズム | 特徴 | 画像を反転または元に戻すことなく、ビームを 45° 偏向させます |
|---|---|---|---|
| 幾何学的構造 | ペンタプリズムのフラフカット | アプリケーション | 投影および画像システム |
| サイズ | 12.7-18mm およびカスタム可能 | 水面 | 非TIR表面はコーティングまたはHRコーティング可能 |
| ハイライト | 光学プリズム 12.7mm、12.7mm ハーフペンタプリズム、アルミメッキ光学プリズム,12.7mm Half Penta Prism,Aluminized Optical Prisms |
||
製品の説明

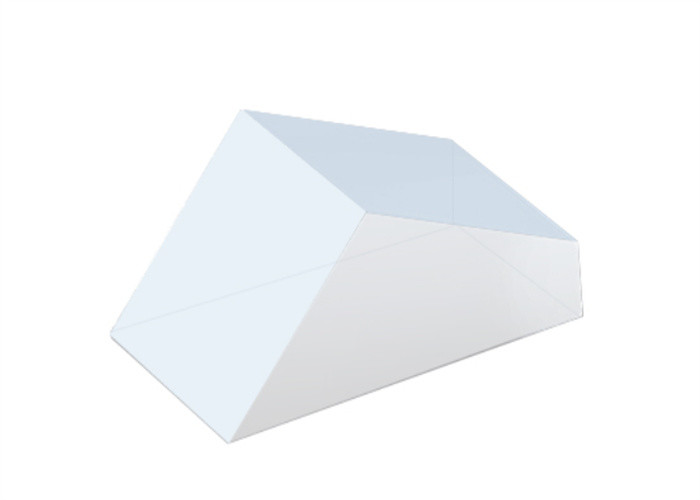

望遠鏡に使われるハーフペンタプリズム、セミペンタプリズム
|
概要： ハーフペンタプリズムBauernfeind プリズムまたはセミペンタプリズムとも呼ばれ、画像を反転または元に戻すことなく視線を 45° ずらすために使用されます。望遠鏡で広く使用されており、投影および画像システム、顕微鏡チューブ、および測地学にも応用されています。
ハーフペンタプリズムは、ペンタプリズムを半分にカットした幾何学的構造を持っています。ビームはプリズム内で 2 回反射されます。1 回目は全反射、2 回目はコーティングされた反射面で反射されます。プリズムは、非 TIR 面を実際に使用できるように、アルミ化され、インコネルと黒色塗料で上塗りされている必要があります。
ハーフペンタ プリズムと対応するサイズのシュミット ダハ プリズムを組み合わせると、ペチャン プリズム ペアが作成されます。Pechan プリズム ペアは、視線を逸らさずに画像を反転または元に戻します。
ハーフペンタプリズムの一般仕様:
ハーフペンタプリズムの標準品：
|
