プラノ オプティカル シリンダー レンズ N-SF11 利用可能なコーティングなしのカスタム レンズ

  • Plano Optical Cylinder Lens N-SF11 Available Uncoated Custom Lens
  • Plano Optical Cylinder Lens N-SF11 Available Uncoated Custom Lens
起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 CYV
最小注文数量 5個
価格 negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 平凹シリンドリカルレンズ 基板 光学ガラス
形 retangular アプリケーション ビームのアナモフィック成形。
設計波長 632.8nm 表面の平坦 N
ハイライト

オプティカル シリンダー レンズ N-SF11、N-SF11 平シリンドリカル レンズ、コーティングなしのオプティカル シリンダー レンズをご用意

,

N-SF11 Plano Cylindrical Lens

,

Optical Cylinder Lens Available Uncoated
メッセージ
製品の説明

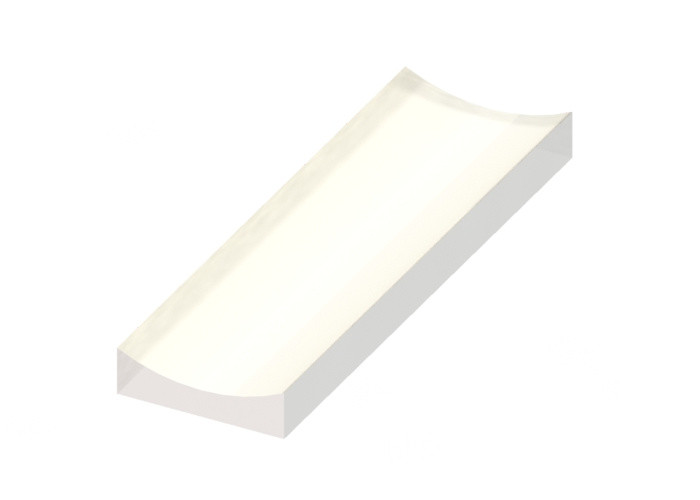

平凹シリンドリカル レンズ、長方形、N-BK7

概要：

平凹シリンドリカルレンズ負のシリンドリカル レンズとも呼ばれ、1 つの軸のみを除いて、平凹球面レンズとして機能します。これらのレンズは、光源の一次元成形を必要とするアプリケーションで使用されます。典型的なアプリケーションは、単一のシリンドリカル レンズを使用して、コリメートされたレーザーをライン ジェネレーターに変換することです。円柱レンズのペアを使用して、画像をアナモフィックに整形することができます。収差の発生を最小限に抑えるには、ビームを発散させるためにレンズの曲面を光源に向ける必要があります。



プラノ オプティカル シリンダー レンズ N-SF11 利用可能なコーティングなしのカスタム レンズ 0







の一般仕様平凹シリンドリカル レンズ:

素材 N-BK7、UV FS、N-SF11、CaF2、Si、Ge、ZnSe、サファイア プラノ オプティカル シリンダー レンズ N-SF11 利用可能なコーティングなしのカスタム レンズ 1
設計波長 632.8nm
表面の平坦度 N<3(0.5)@632.8nm
表面品質 60/40 スクラッチディグ
直径公差 +0/-0.2mm
厚み公差 ±0.2mm
センタリング <3 分角
焦点距離公差 ±2%
クリアアパーチャ >90%
面取り 保護<0.5mmx45°







標準品平凹シリンドリカル レンズの:

品番 素材

ひ

（んん）

L

（んん）

ふ

（んん）

R

（んん）

Tc

（んん）

テ

（んん）
CYV1010F-12 N-BK7 10 10 -12.7 -6.54 2 4.3
CYV1020F-12 N-BK7 10 20 -12.7 -6.54 2 4.3
CYV1010F-25 N-BK7 10 10 -25.4 -13.07 2 3.0
CYV1020F-25 N-BK7 10 20 -25.4 -13.07 2 3.0
CYV1010F-30 N-BK7 10 10 -30 -15.44 2 2.8
CYV1020F-30 N-BK7 10 20 -30 -15.44 2 2.8
CYV1010F-40 N-BK7 10 10 -40 -20.59 2 2.6
CYV1020F-40 N-BK7 10 20 -40 -20.59 2 2.6
CYV2020F-50 N-BK7 20 20 -50 -25.73 2 4.0
CYV2020F-75 N-BK7 20 20 -75 -38.60 2 3.3
CYV3030F-100 N-BK7 30 30 -100 -51.47 3 5.2
CYV3030F-150 N-BK7 30 30 -150 -77.20 3 4.5
CYV3030F-200 N-BK7 30 30 -200 -102.93 3 4.1









コーティングオプション平凹シリンドリカル レンズの:

これらは標準N-BK7 平凹シリンダー レンズは、コーティングなし、または下記の 4 つの代表的な反射防止コーティングのいずれかを施したものをご用意しています。これにより、レンズの各面から反射されるビームの量を減らすことができます。



単層 MgF2 コーティング 多層反射防止コーティング
プラノ オプティカル シリンダー レンズ N-SF11 利用可能なコーティングなしのカスタム レンズ 2 プラノ オプティカル シリンダー レンズ N-SF11 利用可能なコーティングなしのカスタム レンズ 3



Boradband 反射防止コーティング



二波長反射防止コーティング
プラノ オプティカル シリンダー レンズ N-SF11 利用可能なコーティングなしのカスタム レンズ 4 プラノ オプティカル シリンダー レンズ N-SF11 利用可能なコーティングなしのカスタム レンズ 5







独自のレンズをカスタマイズ:

お客様には完全な設計の自由があり、光学設計、機械設計、光学コーティング設計など、複雑な設計を正確に行うことができます。



Zemax の設計

Plano 凸面 Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 5

Zemax の設計

Plano 凸面 Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 6



ソリッドワークスの設計

Plano 凸面 Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 7



薄膜コーティング設計

Plano 凸面 Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 8
