56 Deg 偏光子 20ns 偏光板 ビームスプリッター ブリュースター角度

  • 56 Deg Optical Polarizer 20ns Polarizing Plate Beamsplitter Brewster Angle
起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 PPB
最小注文数量 1個
価格 negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 56度プレート偏光ビームスプリッター 特徴 ブリュースター入射角
アプリケーション Nd:YAG レーザー用のキャビティ内 Q スイッチ ホールドオフ偏光子またはキャビティ外減衰器。 水面 片面偏光ビームスプリッティングコーティング
絶滅の比率 Tp/Ts>100:1 素材 ハイパワーアプリケーション向けUVFS
ハイライト

56度 偏光子、偏光板ビームスプリッター 56度、20ns 偏光板ビームスプリッター

,

Polarizing Plate Beamsplitter 56 Deg

,

20ns Polarizing Plate Beamsplitter
メッセージ
製品の説明

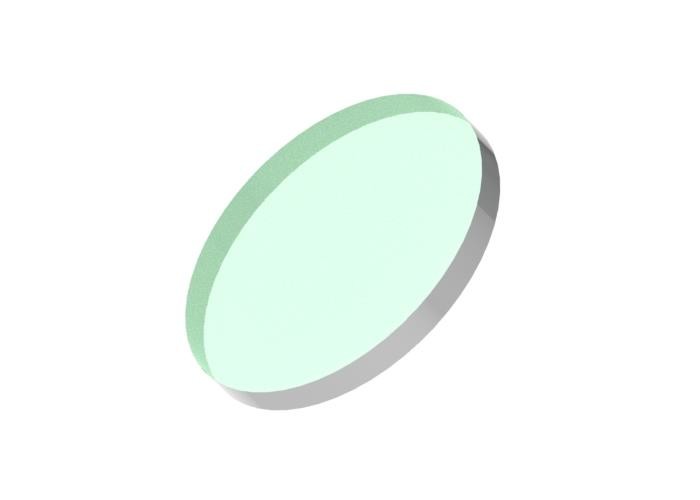

56度プレート偏光ビームスプリッター、ブリュースター入射角

概要：

これ56度 分極皿ビームスプリッターブリュースター角 (56° AOI) で入射する単色ビームとして、p 偏光を透過し、s 偏光を反射します。



これらは、最も要求の厳しいレーザーで使用するために設計されています。レーザー損傷閾値が高いため、グランレーザー偏光プリズムまたはキューブ偏光ビームスプリッターの代替として使用されます。典型的なアプリケーションは、Nd:YAG レーザー用のキャビティ内 Q スイッチ ホールドオフ偏光子またはキャビティ外減衰器です。当社の 56 度プレート偏光ビームスプリッターは 40° を超える入射角で使用できますが、偏光は最も効率的であり、56° AOI (ブリュースター角) で広い波長範囲に現れます。







56 度偏光の一般仕様皿ビームスプリッター：

素材 N-BK7、UV溶融石英 56 Deg 偏光子 20ns 偏光板 ビームスプリッター ブリュースター角度 0
寸法公差 +0/-0.2mm
表面品質 60/40 スクラッチ アンド ディグ
クリアアパーチャ >90%
平坦度 <λ/8@632.8nm/25mm
並列処理 <3 分角
消光比

Tp/Ts>100:1
透過率 Tp>95%、Ts<0.5%
反射率 Rs>99.5%、Rp<5%
コーティング

片面偏光ビームスプリッターコーティング (AOI 56°、使用時に最適化された AOI に調整する必要があります)

2 番目の面はコーティングされていません。
ダメージ閾値 >5J/cm2、20ns、20Hz、@1064nm









偏光56度の標準品皿ビームスプリッター：

部品番号 素材

直径

（んん）

厚さ

（んん）

 Tp/Ts

波長

(nm)

あおい

(°)
PPB1203-266-56 UVFS 12.7 3.0 100:1 266 56
PPB2503-266-56 UVFS 25.4 3.0 100:1 266 56
PPB3003-266-56 UVFS 30.0 3.0 100:1 266 56
PPB5003-266-56 UVFS 50.8 3.0 100:1 266 56
PPB1203-355-56 UVFS 12.7 3.0 100:1 355 56
PPB2503-355-56 UVFS 25.4 3.0 100:1 355 56
PPB3003-355-56 UVFS 30.0 3.0 100:1 355 56
PPB5003-355-56 UVFS 50.8 3.0 100:1 355 56
PPB1203-532-56 N-BK7 12.7 3.0 100:1 532 56
PPB2503-532-56 N-BK7 25.4 3.0 100:1 532 56
PPB3003-532-56 N-BK7 30.0 3.0 100:1 532 56
PPB5003-532-56 N-BK7 50.8 3.0 100:1 532 56
PPB1203-1064-56 N-BK7 12.7 3.0 100:1 1064 56
PPB2503-1064-56 N-BK7 25.4 3.0 100:1 1064 56
PPB3003-1064-56 N-BK7 30.0 3.0 100:1 1064 56
PPB5003-1064-56 N-BK7 50.8 3.0 100:1 1064 56









コーティンググラフ56 度の偏光皿ビームスプリッター：



266nm 偏光板ビームスプリッター 56°AOI

56 Deg 偏光子 20ns 偏光板 ビームスプリッター ブリュースター角度 1



355nm 偏光板ビームスプリッター 56°AOI

56 Deg 偏光子 20ns 偏光板 ビームスプリッター ブリュースター角度 2



532nm 偏光板ビームスプリッター 56°AOI

56 Deg 偏光子 20ns 偏光板 ビームスプリッター ブリュースター角度 3



1064nm 偏光板ビームスプリッター 56°AOI

56 Deg 偏光子 20ns 偏光板 ビームスプリッター ブリュースター角度 4
