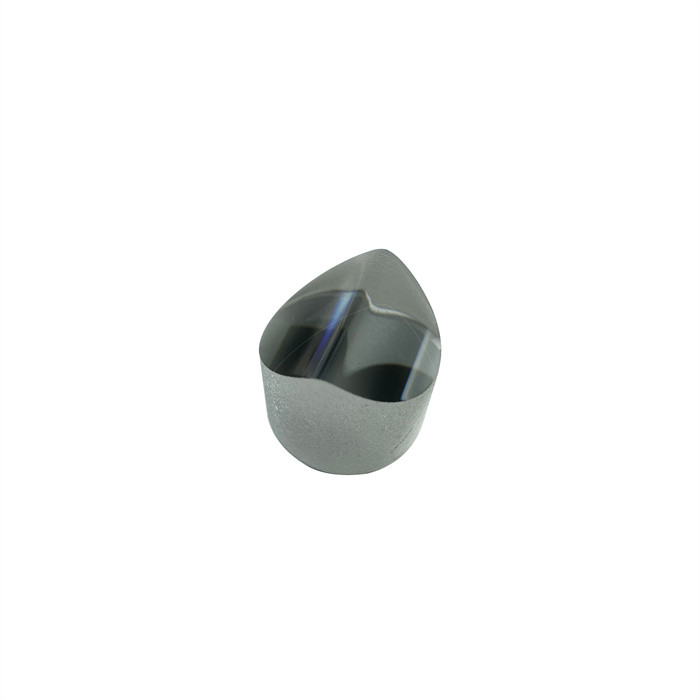

パウエルレンズはほぼ平面のプロファイルを持つレーザー線を生成します
無料サンプルとクーポンについては、私に連絡してください。
ワッツアップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 扇風機の角度 | 30° 45° 60° 75° | 表面質 | 60/40 |
|---|---|---|---|
| 1/e2 入力ビーム直径 | Ø0.8 mm | ラインの統一性 | < 30% 中央の差異 線の80% @ 633 nm |
| 線直さ | < 0.1% 中央線上 80% @ 633 nm | 収蔵された電源 | 中央の80% ± 5% ラインの80% @ 633 nm |
| コーティング | MgF2 8 , Ravg: 400-700 nm から < 2% | ||
| ハイライト | レーザー線 パウエルレンズ,パウエルレンズ |
||
製品の説明
製品説明:
パウエルレンズ (Powell lens) は,非常に均一な光線を生成するように設計された円筒状のレンズの一種である.19世紀に開発した.
パウエルレンズの主な目的は 線形レーザービームを 直線光に変換することです 伝統的な円筒型レンズとは異なりパウエルレンズは,一定の距離で一定の幅を持つ均質な光線を生成することを可能にする特定の表面プロファイルを持っています円筒状のレンズと光学要素を組み合わせることで実現する.
パウエルレンズのユニークなデザインは,円筒状のレンズでよくある問題であるビームディバージェンスの影響を軽減するのに役立ちます.目標 の 表面 に 容易に 投射 できる 精密 で 均質 な 光線 が 形成 さ れ ます.
パウエルレンズは,さまざまな用途に対応するために,さまざまなサイズと焦点距離で利用できます.それらは通常,ガラスまたはプラスチック材料から作られています.応募の特定の要件に応じて.
全体的に見ると,パウエルレンズは 光線の一致の生成を必要とする多くのアプリケーションで重要な役割を果たす貴重な光学部品です.コリマテッドレーザービームを 直線に変換する能力は 産業自動化などの分野で有用ですパウエルレンズの主な目的は 合体したレーザー線を 直線光に変換することです 伝統的な円筒型レンズとは異なりパウエルレンズは,一定の距離で一定の幅を持つ均質な光線を生成することを可能にする特定の表面プロファイルを持っています円筒状のレンズと光学要素を組み合わせることで実現する.
パウエルレンズのユニークなデザインは,円筒状のレンズでよくある問題であるビームディバージェンスの影響を軽減するのに役立ちます.目標 の 表面 に 容易に 投射 できる 精密 で 均質 な 光線 が 形成 さ れ ます.
主要な特徴:
- ほぼ平面のプロファイルを持つレーザー線を生成する
- 30°,45°,60°,または75° 633 nm の扇風機の角度
- Ø0.8 mm (1/e) に設計された2) 入力ビーム
技術パラメータ:
|
サイズ |
Ø6.3mm +0/-0.05mm |
| 扇風機の角度 | 30°,45°,60°,75° +/-0.5° |
| 1/e2 入力ビーム直径 | Ø0.8 mm |
|
線の一致性 |
< 30% 中央の差異 線の80% @ 633 nm |
|
線直さ |
< 0.1% 中央線上 80% @ 633 nm |
|
収縮する電源 |
中央の80% ± 5% ラインの80% @ 633 nm |
| 表面の質 | 60/40 |
| コーティング | MgF2 について , Ravg: 400-700 nm から < 2% |
応用:
パウエルレンズは,光線を均一に生成する多くのアプリケーションで重要な役割を果たす貴重な光学部品です.パウエルレンズは,レーザーダイオードモジュール,バーコードスキャナー,機械ビジョンシステムなど,薄くて均質な光線を必要とするさまざまなアプリケーションで一般的に使用されています.コリマテッドレーザービームを 直線に変換する能力は 産業自動化などの分野で有用ですパウエルレンズは,投影,調整,測定目的に使用される光学システムでも見ることができます.推薦されたプロダクト
