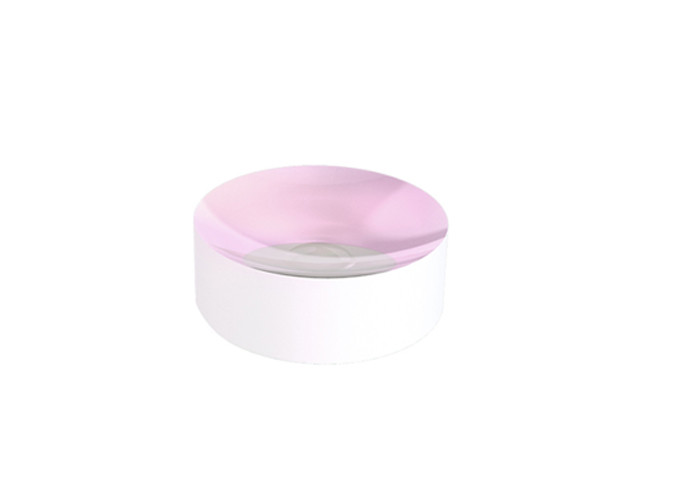

N-SF11 凹面平球面レンズ 発散コリメートビーム

  • N-SF11 Concave Plano Spherical Lens Diverge Collimated Beam
起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 PCV
最小注文数量 5個
価格 negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 N-BK7 平凹 (PCV) 球面レンズ 基板 N-BK7
アプリケーション 画像の縮小または光の拡散 使用法 平行ビームの発散
外観 1 つの平面と 1 つの内向きの曲面 水面 N
ハイライト

平球面レンズ 発散コリメートビーム、平球面レンズ N-SF11、N-SF11 凹球面レンズ

,

Plano Spherical Lens N-SF11

,

N-SF11 Concave Spherical Lens
メッセージ
製品の説明

平凹 (PCV) 球面レンズ、N-BK7、発散コリメートビーム

概要：

平凹 (PCV) レンズには、1 つの平面と 1 つの内向きの曲面があります。PCV レンズは負の焦点距離を持ち、コリメートされたビームを仮想焦点から発散させ、一般に画像の縮小や光の拡散に使用されます。Star Optic では、N-BK7、N-SF11、UV 溶融石英、フッ化カルシウム、セレン化亜鉛などから製造された平凹レンズを提供しています。



N-SF11 凹面平球面レンズ 発散コリメートビーム 0





N-BK7 平凹 (PCV) 球面レンズの一般仕様:

素材 N-BK7、UV FS、N-SF11、CaF2、Si、Ge、ZnSe、サファイア N-SF11 凹面平球面レンズ 発散コリメートビーム 1
設計波長 546.1nm
表面の平坦度 N<3(0.5)@632.8nm
表面品質 60/40 スクラッチディグ
直径公差 +0/-0.2mm
厚み公差 ±0.2mm
センタリング <3 分角
焦点距離公差 ±2%
クリアアパーチャ >90%
面取り 保護<0.5mmx45°







標準製品 N-BK7 平凹 (PCV) 球面レンズ:

品番 素材 D
（んん）		 へ
（んん）		 R1
（んん）		 Tc
（んん）		 テ
（んん）
PCVD12F-25 N-BK7 12.7 -25.4 13.18 2 3.6
PCVD12F-30 N-BK7 12.7 -30 15.56 2 3.4
PCVD12F-40 N-BK7 12.7 -40 20.75 2 3
PCVD12F-50 N-BK7 12.7 -50 25.94 2 2.8
PCVD12F-75 N-BK7 12.7 -75 38.9 2 2.5
PCVD12F-100 N-BK7 12.7 -100 51.87 2 2.4
PCVD12F-150 N-BK7 12.7 -150 77.81 2 2.3
PCVD12F-200 N-BK7 12.7 -200 103.74 2 2.2
PCVD12F-250 N-BK7 12.7 -250 129.68 2 2.2
PCVD12F-300 N-BK7 12.7 -300 155.62 2 2.1
PCVD12F-500 N-BK7 12.7 -500 259.36 2 2.1
PCVD12F-1000 N-BK7 12.7 -1000 518.72 2 2.1
PCVD12F-2000 N-BK7 12.7 -2000 1037.44 2 2.1
PCVD25F-25 N-BK7 25.4 -25.4 13.18 2 11.7
PCVD25F-30 N-BK7 25.4 -30 15.56 2 8.6
PCVD25F-40 N-BK7 25.4 -40 20.75 2 6.3
PCVD25F-50 N-BK7 25.4 -50 25.94 2 5.3
PCVD25F-75 N-BK7 25.4 -75 38.9 2 4.1
PCVD25F-100 N-BK7 25.4 -100 51.87 2 3.6
PCVD25F-150 N-BK7 25.4 -150 77.81 2 3
PCVD25F-200 N-BK7 25.4 -200 103.74 2 2.8
PCVD25F-250 N-BK7 25.4 -250 129.68 2 2.6
PCVD25F-300 N-BK7 25.4 -300 155.62 2 2.5
PCVD25F-500 N-BK7 25.4 -500 259.36 2 2.3
PCVD25F-1000 N-BK7 25.4 -1000 518.72 2 2.2
PCVD25F-2000 N-BK7 25.4 -2000 1037.44 2 2.1
PCVD38F-50 N-BK7 38.1 -50 25.94 3 11.3
PCVD38F-75 N-BK7 38.1 -75 38.9 3 7
PCVD38F-100 N-BK7 38.1 -100 51.87 3 6.6
PCVD38F-150 N-BK7 38.1 -150 77.81 3 5.4
PCVD38F-200 N-BK7 38.1 -200 103.74 3 4.8
PCVD38F-250 N-BK7 38.1 -250 129.68 3 4.4
PCVD38F-300 N-BK7 38.1 -300 155.62 3 4.2
PCVD38F-500 N-BK7 38.1 -500 259.36 3 3.7
PCVD38F-1000 N-BK7 38.1 -1000 518.72 3 3.4
PCVD38F-2000 N-BK7 38.1 -2000 1037.44 3 3.2
PCVD50F-100 N-BK7 50.8 -100 51.87 3 9.6
PCVD50F-150 N-BK7 50.8 -150 77.81 3 7.3
PCVD50F-200 N-BK7 50.8 -200 103.74 3 6.2
PCVD50F-250 N-BK7 50.8 -250 129.68 3 5.5
PCVD50F-300 N-BK7 50.8 -300 155.62 3 5.1
PCVD50F-500 N-BK7 50.8 -500 259.36 3 4.2
PCVD50F-1000 N-BK7 50.8 -1000 518.72 3 3.6
PCVD50F-2000 N-BK7 50.8 -2000 1037.44 3 3.3







N-BK7 平凹 (PCV) 球面レンズのコーティング オプション:

Star Optic の上記の標準的な平凹レンズはコーティングされていません。レンズの各面からの反射光量を減らすために、シンガー層 MgF2、多層 AR コーティング、広帯域多層 AR コーティング、二波長 AR コーティングなどの反射防止コーティングも利用できます。



単層 MgF2 コーティング 多層反射防止コーティング
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Boradband 反射防止コーティング



二波長反射防止コーティング
Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







平凹 (PCV) 球面レンズの取り付けオプション:

スターオプティック社の上記標準平凹レンズは装着しておりません。ただし、レンズ用の固定マウントと調整可能マウントを提供できます。



固定レンズマウント



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

調整可能なレンズマウント



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







独自のレンズをカスタマイズ:

お客様には完全な設計の自由があり、光学設計、機械設計、光学コーティング設計など、複雑な設計を正確に行うことができます。



Zemax の設計

Positive Meniscus Lenses 9

Zemax の設計

Positive Meniscus Lenses 10



ソリッドワークスの設計

Positive Meniscus Lenses 11



薄膜コーティング設計

Positive Meniscus Lenses 12
