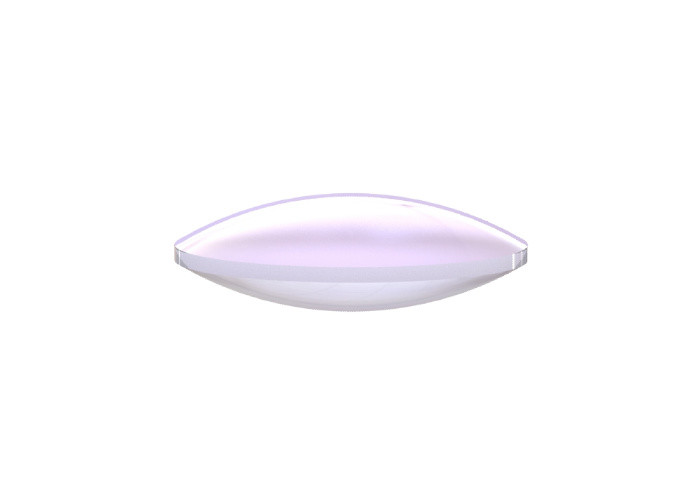

サファイア双凸レンズ 25.4mm 有限共役レンズ反射防止コーティング

  • Sapphire Bi Convex Lens 25.4mm Finite Conjugate Lens Antireflection Coatings
起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 DCX
最小注文数量 5個
価格 negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 N-BK7 両凸（両凸）球面レンズ 基板 N-BK7
使用法 有限イメージング 特徴 正の焦点距離
表面の平坦 N コーティング コーティングなし、AR コーティングあり
ハイライト

両凸レンズ 25.4mm、25.4mm 有限共役レンズ、サファイア両凸レンズ

,

25.4mm Finite Conjugate Lens

,

Sapphire Bi Convex Lens
メッセージ
製品の説明

両凸（両凸）球面レンズ、N-BK7、有限結像レンズ

概要：

両凸（DCX）レンズは両凸レンズとも呼ばれ、両側の半径が等しい正の対称面が 2 つあります。これらのレンズは、通常、有限のイメージング アプリケーションに推奨されます。両凸レンズは、物体と像がレンズの反対側にあり、像と物体の距離の比 (共役比) が 0.2 から 5 の間である場合に最適です。Star Optic は、さまざまな基板で両凸レンズを提供します。反射防止コーティングオプション。



サファイア双凸レンズ 25.4mm 有限共役レンズ反射防止コーティング 0







N-BK7 両凸 (DCX) 球面レンズの一般仕様:

素材 N-BK7、UV FS、N-SF11、CaF2、Si、Ge、ZnSe、サファイア サファイア双凸レンズ 25.4mm 有限共役レンズ反射防止コーティング 1
設計波長 546.1nm
表面の平坦度 N<3(0.5)@632.8nm
表面品質 60/40 スクラッチディグ
直径公差 +0/-0.2mm
厚み公差 ±0.2mm
センタリング <3 分角
焦点距離公差 ±2%
クリアアパーチャ >90%
面取り 保護<0.5mmx45°







標準品N-BK7 両凸 (DCX) 球面レンズの:

品番 素材 D
（んん）		 へ
（んん）		 R1
（んん）		 R2
（んん）		 Tc
（んん）		 テ
（んん）
DCXD12F25 N-BK7 12.7 25.4 25.98 25.98 3.6 2
DCXD12F35 N-BK7 12.7 35 35.74 35.74 3.1 2
DCXD12F50 N-BK7 12.7 50 51.35 51.35 2.8 2
DCXD12F75 N-BK7 12.7 75 77.31 77.31 2.5 2
DCXD12F100 N-BK7 12.7 100 103.25 103.25 2.4 2
DCXD12F125 N-BK7 12.7 125 129.18 129.18 2.3 2
DCXD12F150 N-BK7 12.7 150 155.1 155.1 2.3 2
DCXD12F200 N-BK7 12.7 200 206.94 206.94 2.2 2
DCXD12F250 N-BK7 12.7 250 258.78 258.78 2.2 2
DCXD12F300 N-BK7 12.7 300 310.61 310.61 2.1 2
DCXD12F500 N-BK7 12.7 500 517.94 517.94 2.1 2
DCXD12F1000 N-BK7 12.7 1000 1036.23 1036.23 2.1 2
DCXD25F25 N-BK7 25.4 25.4 24.68 24.68 9 2
DCXD25F35 N-BK7 25.4 35 35.08 35.08 6.8 2
DCXD25F50 N-BK7 25.4 50 50.92 50.92 5.2 2
DCXD25F75 N-BK7 25.4 75 77.04 77.04 4.1 2
DCXD25F100 N-BK7 25.4 100 103.05 103.05 3.6 2
DCXD25F125 N-BK7 25.4 125 129.02 129.02 3.3 2
DCXD25F150 N-BK7 25.4 150 154.97 154.97 3 2
DCXD25F200 N-BK7 25.4 200 206.84 206.84 2.8 2
DCXD25F250 N-BK7 25.4 250 258.7 258.7 2.6 2
DCXD25F300 N-BK7 25.4 300 310.54 310.54 2.5 2
DCXD25F500 N-BK7 25.4 500 517.9 517.9 2.3 2
DCXD25F1000 N-BK7 25.4 1000 1036.21 1036.21 2.2 2







コーティングオプション ○f N-BK7 両凸（DCX）球面レンズ：

Star Opticの上記の標準的な両凸球面レンズはコーティングされていません。レンズの各面からの反射光量を減らすために、シンガー層 MgF2、多層 AR コーティング、広帯域多層 AR コーティング、二波長 AR コーティングなどの反射防止コーティングも利用できます。



単層 MgF2 コーティング 多層反射防止コーティング
Positive Meniscus Lenses 1 サファイア双凸レンズ 25.4mm 有限共役レンズ反射防止コーティング 3



Boradband 反射防止コーティング



二波長反射防止コーティング
Positive Meniscus Lenses 3 サファイア双凸レンズ 25.4mm 有限共役レンズ反射防止コーティング 5







取り付けオプション両凸(DCX)球状レンズ：

スターオプティック社の上記規格の両凸球面レンズは装着しておりません。ただし、レンズ用の固定マウントと調整可能マウントを提供できます。



固定レンズマウント



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

調整可能なレンズマウント



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







独自のレンズをカスタマイズ:

お客様には完全な設計の自由があり、光学設計、機械設計、光学コーティング設計など、複雑な設計を正確に行うことができます。



Zemax の設計

Positive Meniscus Lenses 9

Zemax の設計

Positive Meniscus Lenses 10



ソリッドワークスの設計

Positive Meniscus Lenses 11



薄膜コーティング設計

Positive Meniscus Lenses 12
