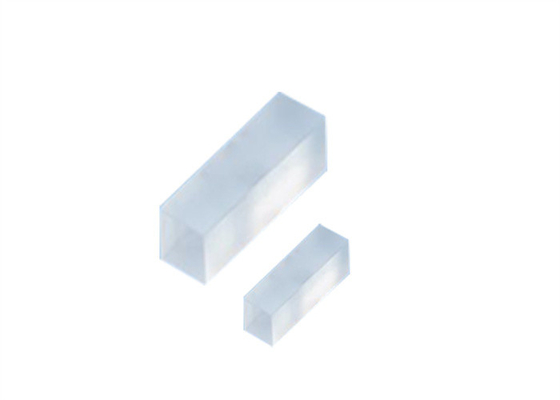

実験室システムのための 23.5 Deg KTP 水晶 4500nm 非線形光学水晶

  • 23.5 Deg KTP Crystal 4500nm Non Linear Optical Crystals For Laboratory System
起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 KTP
最小注文数量 1個
価格 negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 非線形結晶 KTP アプリケーション 検査システム、医療システム、産業システム
結晶構造 斜方晶 Mohsの硬度 5
透明物の範囲 350nm～4500nm 力 低または中電力密度
ハイライト

23.5 Deg KTP クリスタル、KTP クリスタル 4500nm、4500nm 非線形光学クリスタル

,

KTP Crystal 4500nm

,

4500nm Non Linear Optical Crystals
メッセージ
製品の説明

非線形結晶、KTP

概要：

KTP (KTiOPO4)は、実験室システム、医療システム、産業システムなどの多くの光学システムで優れた非線形光学結晶です。Nd:YAG レーザーやその他の Nd ドープ レーザーの周波数倍増に最も一般的に使用される材料であり、特に低または中波長で使用されます。電力密度。KTP の特性は、電気光学変調、光パラメトリック生成にも優れています。







KTP の一般仕様:

寸法公差 W(+/-0.1)×H(+/-0.1)×L(+0.2/-0.1)mm
角度公差 Δθ< 0.5°、Δφ< 0.5°
表面品質 20/10 スクラッチ/ディグ
クリアアパーチャ >90%
表面の平坦度 <λ/8@633nm
波面歪み <λ/8@633nm
並列処理 <20秒角
垂直性 <10分角
残留反射率 1064nmで<0.2%、532nmで<0.5%
コーティング

AR/AR@1064&532nm:

S1&S2 AR@1064&532nm、R<0.25%@1064nm、R<0.5%@532nm



HR/AR@1064&532nm:

S1 HR@1064nm&HT@532nm、R>99.8%@1064nm、R<5%@532nm
S2 AR@1064&532nm、R<0.25%@1064nm、R<0.5%@532nm
ダメージ閾値 500MW/cm² @1064nm 10ns 10Hz
品質保証期間 適正使用で1年







KTPの標準製品:

寸法(mm) シータ(度) ファイ(度) コーティング 応用
3*3*5 90 23.5 AR/AR@1064&532nm SHG@1064、タイプⅡ
3*3*5 90 23.5 HR/AR@1064&532nm SHG@1064、タイプ
3*3*10 90 23.5 AR/AR@1064&532nm SHG@1064、タイプⅡ
3*3*10 90 23.5 HR/AR@1064&532nm SHG@1064、タイプⅡ
5*5*10 90 23.5 AR/AR@1064&532nm SHG@1064、タイプⅡ
7*7*5 90 23.5 AR/AR@1064&532nm SHG@1064、タイプⅡ
7*7*20 90 0 AR/AR@1573&1064nm OPO@1573&1064nm







KTP の物理的および光学的特性:

結晶構造 斜方晶、空間群 Pna21、点群 mm²
格子パラメータ a=6.404Å、b=10.616Å、c=12.814Å、Z=8
密度 3.01g/cm3
モース硬度 5
融点 1172℃前後
吸収係数 < 0.1%/cm@1.064μm, < 1%/cm@0.532μm
熱伝導率 13W/m/K
吸湿性 番号
透明度範囲 350nm～4500nm
SHG 位相整合範囲 497～1800nm (タイプⅡ)
非線形係数 d31=6.5pm/v
d32=午後5時/v
d33=13.7pm/v
d24=7.6pm/v
d15=6.1pm/v
熱光学係数 (/℃) dnx/dT=1.1X10-5
dny/dT=1.3X10-5
dnz/dT=1.6X10-5
セルマイヤー方程式 (λin um) Nx²=3.0065+0.03901/(λ²-0.04251)-0.01327λ²
Ny²=3.0333+0.04154/( λ²-0.04547)-0.01408λ²
Nz²=3.3134+0.05694/(λ²-0.05658)-0.01682λ²
