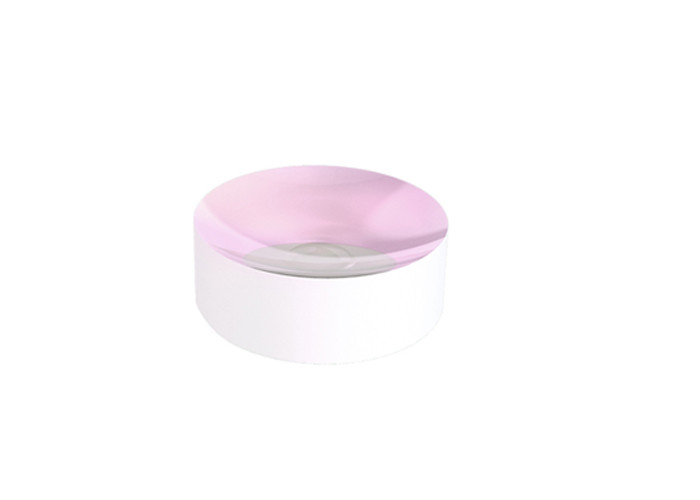

532nm 光学ミラー 25.4mm Plano Concave Mirror Inspection Polished

  • 532nm Optical Mirrors 25.4mm Plano Concave Mirror Inspection Polished
起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 MIR-CC
最小注文数量 5個
価格 negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 誘電体凹面鏡 形 凹面Plano
基板 N-BK7 使用法 集束光線
半径 50-1000 および利用できるカスタム コーティング 曲面誘電体HRコーティング
ハイライト

532nm 光学ミラー

,

光学ミラー 25.4mm

,

25.4mm 平凹面鏡
メッセージ
製品の説明

 誘電体凹面鏡、532nm、1064nm用高エネルギー集光ミラー

概要：

誘電体凹面鏡（誘電体集光鏡）メタリックな高反射コーティングを施した1つの凹面が特徴です。反射コーティングにより、光ビームの焦点を合わせることができます。最も一般的なコーティング材料には、アルミニウム Al、金 Au、または銀 Ag が含まれます。



集光ミラーの要件は、広いスペクトル範囲で色収差が許容されない場合です。さらに別の一般的な使用例は、光学システムの気密性の最適化です。

凹面鏡は集光レンズと同様に使用できます。集光ミラーによって作成される画像のタイプは、凹面の半径と物体からミラーまでの距離によって異なります。







誘電体凹面鏡の一般仕様:

寸法公差 +0.0/-0.2mm
厚み公差 ±0.2mm
表面品質 60/40
クリアアパーチャ >90%
平坦度 <λ/4@632.8nm
センタリング <3 分角
コーティング

凹面誘電体 HR コーティング コーティング、

平面研磨または検査研磨
ダメージ閾値 >5J/cm2、20ns、20Hz、@1064nm



Metal Coated Concave Mirror, Ideal for Focusing Ti:sapphire and Yb:doped Laser Pulses 0





誘電体凹面鏡の標準製品:

部品番号 素材 直径
（んん）		 Tc
（んん）		 半径
（んん）		 フォーカル
（んん）		 波長
(nm)		 あおい
(°)
MIR25-CC-R-50-532 BK7 25.4 2 -50 25 524-532 0
MIR25-CC-R-100-532 BK7 25.4 2 -100 50 524-532 0
MIR25-CC-R-150-532 BK7 25.4 2 -150 75 524-532 0
MIR25-CC-R-200-532 BK7 25.4 2 -200 100 524-532 0
MIR25-CC-R-250-532 BK7 25.4 2 -250 125 524-532 0
MIR25-CC-R-300-532 BK7 25.4 2 -300 150 524-532 0
MIR25-CC-R-500-532 BK7 25.4 2 -500 250 524-532 0
MIR25-CC-R-1000-532 BK7 25.4 2 -1000 500 524-532 0
MIR50-CC-R-50-532 BK7 50.8 2 -50 25 524-532 0
MIR50-CC-R-100-532 BK7 50.8 2 -100 50 524-532 0
MIR50-CC-R-150-532 BK7 50.8 2 -150 75 524-532 0
MIR50-CC-R-200-532 BK7 50.8 2 -200 100 524-532 0
MIR50-CC-R-250-532 BK7 50.8 2 -250 125 524-532 0
MIR50-CC-R-300-532 BK7 50.8 2 -300 150 524-532 0
MIR50-CC-R-500-532 BK7 50.8 2 -500 250 524-532 0
MIR50-CC-R-1000-532 BK7 50.8 2 -1000 500 524-532 0
MIR25-CC-R-50-1064 BK7 25.4 2 -50 25 1047-1064 0
MIR25-CC-R-100-1064 BK7 25.4 2 -100 50 1047-1064 0
MIR25-CC-R-150-1064 BK7 25.4 2 -150 75 1047-1064 0
MIR25-CC-R-200-1064 BK7 25.4 2 -200 100 1047-1064 0
MIR25-CC-R-250-1064 BK7 25.4 2 -250 125 1047-1064 0
MIR25-CC-R-300-1064 BK7 25.4 2 -300 150 1047-1064 0
MIR25-CC-R-500-1064 BK7 25.4 2 -500 250 1047-1064 0
MIR25-CC-R-1000-1064 BK7 25.4 2 -1000 500 1047-1064 0
MIR50-CC-R-50-1064 BK7 50.8 2 -50 25 1047-1064 0
MIR50-CC-R-100-1064 BK7 50.8 2 -100 50 1047-1064 0
MIR50-CC-R-150-1064 BK7 50.8 2 -150 75 1047-1064 0
MIR50-CC-R-200-1064 BK7 50.8 2 -200 100 1047-1064 0
MIR50-CC-R-250-1064 BK7 50.8 2 -250 125 1047-1064 0
MIR50-CC-R-300-1064 BK7 50.8 2 -300 150 1047-1064 0
MIR50-CC-R-500-1064 BK7 50.8 2 -500 250 1047-1064 0
MIR50-CC-R-1000-1064 BK7 50.8 2 -1000 500 1047-1064 0







誘電体凹面鏡のコーティング グラフ:



524-532nm 誘電体凹面鏡

532nm 光学ミラー 25.4mm Plano Concave Mirror Inspection Polished 1



1047-1064nm 誘電体凹面鏡

532nm 光学ミラー 25.4mm Plano Concave Mirror Inspection Polished 2
