Nd YAG 出力カプラー ミラー 1064nm レーザー空洞の部分反射ミラー

起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 LOC
最小注文数量 5個
価格 Negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 Nd:YAG レーザー出力カプラー 波長 1064nm
透過率 2%、5%、20%、30%、40%、50%、70%、90%、95% 素材 N-BK7
使用法 共鳴するキャビティ内ビームの一部を伝送するレーザー キャビティ コーティング 前面部分反射コーティング、背面ARコーティング
ハイライト

Nd YAG 出力カプラーミラー

,

出力カプラーミラー 1064nm

,

1064nm 部分反射ミラー

メッセージ
製品の説明

Nd:YAG レーザー出力カプラー、部分反射ミラー、さまざまな透過率

概要:
Nd:YAG レーザー出力カプラーは、共鳴する共振器内ビームの一部を伝送するためにレーザー キャビティーで使用される部分反射ミラーです。これらの出力カプラーの最初の表面は部分反射ミラーコーティングでコーティングされ、裏面は反射損失を防ぐためにレーザー波長で反射防止コーティングでコーティングされています。これらの光学素子は、出力カプラーとして使用できるだけでなく、ビーム減衰用の部分反射鏡や一般的なビームスプリッターとしても使用できます。



Nd:YAG レーザー出力カプラーの一般仕様:

素材BK7 グレード A 光学ガラス、UV グレードの溶融シリカ
寸法公差+0.0/-0.2mm
厚み公差±0.2mm
クリアアパーチャ>90%
表面品質60/40 スクラッチ アンド ディグ
並列処理>1分角
平坦度<λ/8@63nm
面取り保護 <0.5mmx45deg
コーティング

前面部分反射コーティング

裏面ARコーティング

ダメージ閾値>5J/cm2、20ns、20Hz、@1064nm

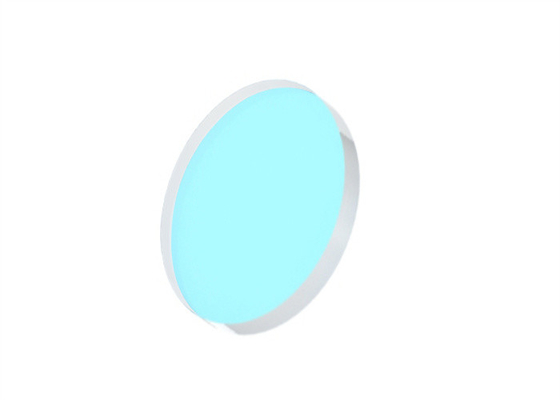

Nd YAG 出力カプラー ミラー 1064nm レーザー空洞の部分反射ミラー 0


の標準品Nd:YAG レーザー出力カプラー:

部品番号素材直径
(んん)
厚さ
(んん)
伝染 ; 感染
(%)
波長
(nm)
あおい
(°)
LOC2506-T2-1064N-BK725.46.352±110640
LOC2506-T5-1064N-BK725.46.355±210640
LOC2506-T20-1064N-BK725.46.3520±510640
LOC2506-T30-1064N-BK725.46.3530±510640
LOC2506-T40-1064N-BK725.46.3540±510640
LOC2506-T50-1064N-BK725.46.3550±510640
LOC2506-T70-1064N-BK725.46.3570±510640
LOC2506-T80-1064N-BK725.46.3580±410640
LOC2506-T90-1064N-BK725.46.3590±310640
LOC2506-T95-1064N-BK725.46.3595±210640




コーティンググラフNd:YAG レーザー出力カプラー:



1064nm 出力カプラ-T2%

Nd YAG 出力カプラー ミラー 1064nm レーザー空洞の部分反射ミラー 1



1064nm 出力カプラ-T5%
Nd YAG 出力カプラー ミラー 1064nm レーザー空洞の部分反射ミラー 2



1064nm 出力カプラ-T20%
Nd YAG 出力カプラー ミラー 1064nm レーザー空洞の部分反射ミラー 3



1064nm 出力カプラ-T30%
Nd YAG 出力カプラー ミラー 1064nm レーザー空洞の部分反射ミラー 4



1064nm 出力カプラ-T40%

Nd YAG 出力カプラー ミラー 1064nm レーザー空洞の部分反射ミラー 5



1064nm 出力カプラ-T50%
Nd YAG 出力カプラー ミラー 1064nm レーザー空洞の部分反射ミラー 6



1064nm 出力カプラ-T70%
Nd YAG 出力カプラー ミラー 1064nm レーザー空洞の部分反射ミラー 7



1064nm 出力カプラ-T80%

Nd YAG 出力カプラー ミラー 1064nm レーザー空洞の部分反射ミラー 8



1064nm 出力カプラ-T90%

Nd YAG 出力カプラー ミラー 1064nm レーザー空洞の部分反射ミラー 9



1064nm 出力カプラ-T95%

Nd YAG 出力カプラー ミラー 1064nm レーザー空洞の部分反射ミラー 10
