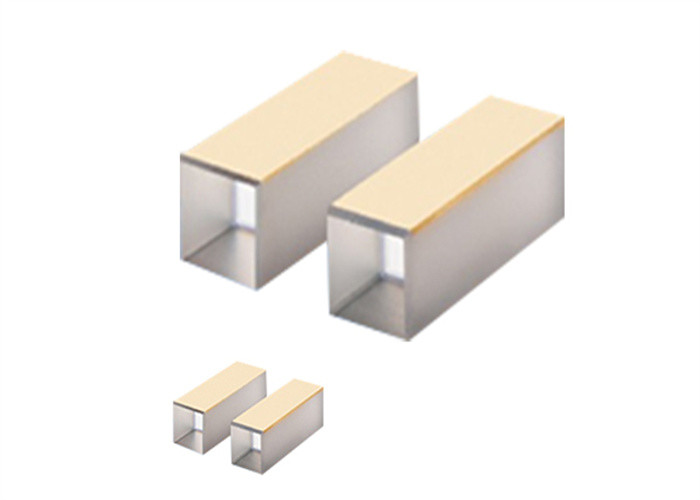

低コストの 5200nm レーザー結晶三方晶構造 LiNbO3 結晶

  • Low Cost 5200nm Laser Crystals Trigonal Crystal Structure LiNbO3 Crystal
起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 LNO
最小注文数量 1個
価格 negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 複屈折結晶 LiNbO3 アプリケーション 繊維通信機器
アドバンテージ アイソレータ、サーキュレータ、ビームディスプレーサのアイデア素材 結晶構造 Trigonal
Mohsの硬度 5 損傷閾値 200MW/cm2
ハイライト

5200nm レーザー結晶、LiNbO3 結晶 5200nm、レーザー結晶 三方晶構造

,

LiNbO3 Crystal 5200nm

,

Laser Crystals Trigonal Crystal Structure
メッセージ
製品の説明

複屈折結晶 LiNbO3

概要：

ニオブ酸リチウム (LiNbO3)複屈折結晶としてファイバー通信機器に広く使用されています。優れた機械的および物理的特性を備えており、透明度の範囲が広く、低コストであるため、光学偏光コンポーネントに最適です。これは、アイソレータ、サーキュレータ、ビーム ディスプレーサ、およびその他の偏光光学系などのファイバ通信用途に優れた材料です。







LiNbO3 の一般仕様:

寸法 直径:3-4mm、長さ:1-100mm (他のサイズも利用可能)
寸法公差 Z軸：±0.2mm、X軸：±0.1mm、Y軸：±0.1mm
面取り <0.5×45°
姿勢精度 Z 軸:<+/-5'、X 軸および Y 軸:<+/-10'
並列処理 <20秒角
スクラッチ/ディグ 10/5@MIL-O-13830A
平坦度 λ/8@633nm
波面歪み λ/4@633nm
ARコーティング AR@1064nm R<0.2%







LiNbO3 の物理的および光学的特性:

結晶構造 三角、空間群 R3c
セル パラメータ a = 0.515Å、c = 13.863Å、Z = 6Å
融点 1255±5oハ
キュリーポイント 1140±5oハ
モース硬度 5
密度 4.64g/cm3
吸収係数 ~ 0.1%/cm@1064nm
溶解性 Hに不溶2〇
比誘電率 eT11/e0：85
eT33/e0：29.5
熱膨張係数(@25oハ） ||a、2.0 x 10-6/K
||c、2.2 x 10-6/K
熱伝導率 38 W/m/K @ 25oハ
透明度範囲 420～5200nm
光学均一性 ～5×10-5/cm
セルマイヤー方程式(λ in um) no2(λ) = 4.9048+0.11768/(λ2- 0.04750) - 0.027169 λ2
ne2(λ) = 4.5820+0.099169/(λ2- 0.04443) - 0.021950 λ2
NLO係数 d33= 34.4 午後/V
d31= 日15= 5.95 午後/V
d22= 3.07 午後/V
電気光学係数 gT33= 32 pm/V、gS33=午後31時/V
gT31= 午後 10 時/V、gS31= 8.6 午後/V
gT22= 6.8 pm/V、gS22= 3.4 午後/V
半波電圧、DC 電界 ||z、光 ^ z 3.03KV
電界 ||x または y、光 ||4.02KV
効率NLO係数 d効果=5.7pm/V または~14.6xd36(KDP) 周波数倍増 1300nm;
d効果=5.3pm/V または~13.6xd36(KDP) 1300nm でポンピングされた OPO の場合。
d効果=17.6pm/V または~45xd36(KDP) 準位相整合構造の場合。
ダメージ閾値 200MW/cm2
