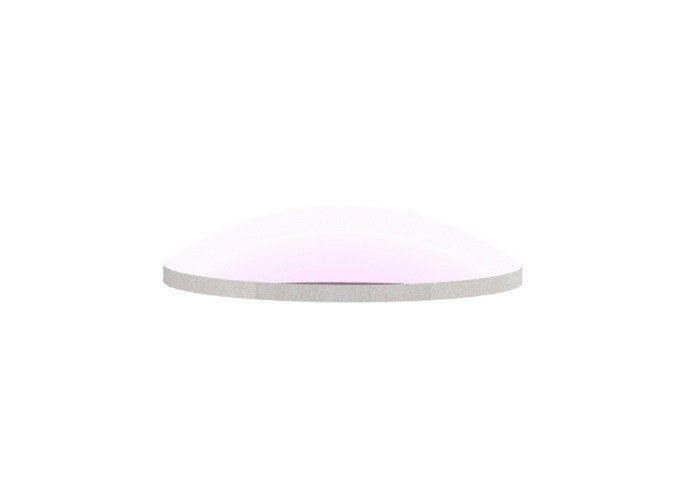

N-BK7 凸球面レンズ

  • N-BK7 Convex Spherical Lens
  • N-BK7 Convex Spherical Lens
起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 PCX
最小注文数量 5個
価格 negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 N-BK7 平凸 (PCX) 球面レンズ 素材 N-BK7
アプリケーション エミッター、ディテクター、レーザー、光ファイバー。 サイズ 12.7mm、25.4mm、50.8mm
特徴 平凸球面 表面品質 60/40 スクラッチ アンド ディグ
ハイライト

N-BK7 凸球面レンズ、凸球面レンズ集光レンズ、球面ガラスレンズ N-BK7

,

Convex Spherical Lens Focusing Light

,

Spherical Glass Lens N-BK7
メッセージ
製品の説明

平凸 (PCX) 球面レンズ、N-BK7、集光ライト

概要：

平凸 (PCX) レンズは正の焦点距離を持ち、コリメートされたビームの焦点を合わせたり、点光源からの光をコリメートしたりできるため、イメージング アプリケーションで光を集めて焦点を合わせるのに理想的です。Star Optic は、RoHS 準拠の N-BK7、UV 溶融石英、N-SF11、CaF2、Si、Ge、ZnSe、およびサファイアから製造された平凸レンズを提供しています。当社の平凸レンズは、エミッター、ディテクター、レーザー、光ファイバーを含むアプリケーションでも使用されています。



N-BK7 凸球面レンズ 0







N-BK7 平凸 (PCX) 球面レンズの一般仕様:

素材 N-BK7 N-BK7 凸球面レンズ 1
設計波長 546.1nm
表面の平坦度 N<3(0.5)@632.8nm
表面品質 60/40 スクラッチディグ
直径公差 +0/-0.2mm
厚み公差 ±0.2mm
センタリング <3 分角
焦点距離公差 ±2%
クリアアパーチャ >90%
面取り 保護<0.5mmx45°







N-BK7 平凸 (PCX) 球面レンズの標準製品:

品番 素材 D
（んん）		 へ
（んん）		 R1
（んん）		 Tc
（んん）		 テ
（んん）
PCXD12F25 N-BK7 12.7 25.4 13.18 3.6 2
PCXD12F30 N-BK7 12.7 30 15.56 3.4 2
PCXD12F40 N-BK7 12.7 40 20.75 3 2
PCXD12F50 N-BK7 12.7 50 25.94 2.8 2
PCXD12F75 N-BK7 12.7 75 38.9 2.5 2
PCXD12F100 N-BK7 12.7 100 51.87 2.4 2
PCXD12F150 N-BK7 12.7 150 77.81 2.3 2
PCXD12F200 N-BK7 12.7 200 103.74 2.2 2
PCXD12F250 N-BK7 12.7 250 129.68 2.2 2
PCXD12F300 N-BK7 12.7 300 155.62 2.1 2
PCXD12F500 N-BK7 12.7 500 259.36 2.1 2
PCXD12F1000 N-BK7 12.7 1000 518.72 2.1 2
PCXD12F2000 N-BK7 12.7 2000年 1037.44 2.1 2
PCXD25F25 N-BK7 25.4 25.4 13.18 11.7 2
PCXD25F30 N-BK7 25.4 30 15.56 8.6 2
PCXD25F40 N-BK7 25.4 40 20.75 6.3 2
PCXD25F50 N-BK7 25.4 50 25.94 5.3 2
PCXD25F75 N-BK7 25.4 75 38.9 4.1 2
PCXD25F100 N-BK7 25.4 100 51.87 3.6 2
PCXD25F150 N-BK7 25.4 150 77.81 3 2
PCXD25F200 N-BK7 25.4 200 103.74 2.8 2
PCXD25F250 N-BK7 25.4 250 129.68 2.6 2
PCXD25F300 N-BK7 25.4 300 155.62 2.5 2
PCXD25F500 N-BK7 25.4 500 259.36 2.3 2
PCXD25F1000 N-BK7 25.4 1000 518.72 2.2 2
PCXD25F2000 N-BK7 25.4 2000年 1037.44 2.1 2
PCXD38F50 N-BK7 38.1 50 25.94 11.3 3
PCXD38F75 N-BK7 38.1 75 38.9 7 3
PCXD38F100 N-BK7 38.1 100 51.87 6.6 3
PCXD38F150 N-BK7 38.1 150 77.81 5.4 3
PCXD38F200 N-BK7 38.1 200 103.74 4.8 3
PCXD38F250 N-BK7 38.1 250 129.68 4.4 3
PCXD38F300 N-BK7 38.1 300 155.62 4.2 3
PCXD38F500 N-BK7 38.1 500 259.36 3.7 3
PCXD38F1000 N-BK7 38.1 1000 518.72 3.4 3
PCXD38F2000 N-BK7 38.1 2000年 1037.44 3.2 3
PCXD50F100 N-BK7 50.8 100 51.87 9.6 3
PCXD50F150 N-BK7 50.8 150 77.81 7.3 3
PCXD50F200 N-BK7 50.8 200 103.74 6.2 3
PCXD50F250 N-BK7 50.8 250 129.68 5.5 3
PCXD50F300 N-BK7 50.8 300 155.62 5.1 3
PCXD50F500 N-BK7 50.8 500 259.36 4.2 3
PCXD50F1000 N-BK7 50.8 1000 518.72 3.6 3
PCXD50F2000 N-BK7 50.8 2000年 1037.44 3.3 3







N-BK7 平凸 (PCX) 球面レンズのコーティング オプション:

Star Opticの上記の標準的な平凸レンズはコーティングされていません。レンズの各面からの反射光量を減らすために、シンガー層 MgF2、多層 AR コーティング、広帯域多層 AR コーティング、二波長 AR コーティングなどの反射防止コーティングも利用できます。



単層 MgF2 コーティング 多層反射防止コーティング
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Boradband 反射防止コーティング



二波長反射防止コーティング
Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







平凸 (PCX) 球面レンズの取り付けオプション:

スターオプティック社の上記標準平凸レンズは装着しておりません。ただし、レンズ用の固定マウントと調整可能マウントを提供できます。



固定レンズマウント



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

調整可能なレンズマウント



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







独自のレンズをカスタマイズ:

お客様には完全な設計の自由があり、光学設計、機械設計、光学コーティング設計など、複雑な設計を正確に行うことができます。



Zemax の設計

Positive Meniscus Lenses 9

Zemax の設計

Positive Meniscus Lenses 10



ソリッドワークスの設計

Positive Meniscus Lenses 11



薄膜コーティング設計

Positive Meniscus Lenses 12
