球面収差を最小限に抑える メニスカスレンズ 反射防止コーティング

  • Minimize Spherical Aberration Meniscus Lens Anti Reflection Coating
  • Minimize Spherical Aberration Meniscus Lens Anti Reflection Coating
起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 男性
最小注文数量 5個
価格 negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 N-BK7 負メニスカス レンズ 素材 N-BK7
特徴 一方の面は凸面、もう一方の面は凹面 アプリケーション 光学系の球面収差を最小限に抑える
カリフォルニア >90% 化粧品 60/40 スクラッチディグ
ハイライト

球面収差レンズを最小化

,

球面収差レンズ反射防止コーティング

,

平凸レンズ反射防止コーティング
メッセージ
製品の説明

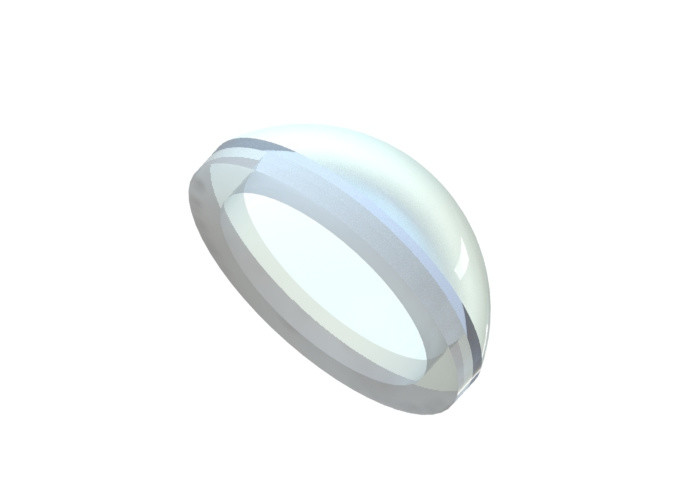

負メニスカス レンズ、N-BK7、球面収差を最小限に抑えるレンズ

概要：
負メニスカス (凸凹) レンズは、光学系の球面収差を最小限に抑えるように設計されています。別のレンズと組み合わせて使用​​すると、負のメニスカス レンズは、大きな球面収差を発生させることなく、焦点距離を増加させ、システムの開口数 (NA) を減少させます。光を発散させるために使用する場合、球面収差を最小限に抑えるために、凸面をビームに向ける必要があります。Star Optic は、さまざまな基板と反射防止コーティング オプションで正メニスカス レンズを提供します。


球面収差を最小限に抑える メニスカスレンズ 反射防止コーティング 0



N-NK7 負メニスカス レンズの一般的な仕様:

素材 N-BK7、UV FS、N-SF11、CaF2、Si、Ge、ZnSe、サファイア 球面収差を最小限に抑える メニスカスレンズ 反射防止コーティング 1
設計波長 546.1nm
表面の平坦度 N<3(0.5)@632.8nm
表面品質 60/40 スクラッチディグ
直径公差 +0/-0.2mm
厚み公差 ±0.2mm
センタリング <3 分角
焦点距離公差 ±2%
クリアアパーチャ >90%
面取り 保護<0.5mmx45°



標準品のN-NK7負のメニスカス レンズ:

品番 素材 D
（んん）		 へ
（んん）		 R1
（んん）		 R2
（んん）		 Tc
（んん）		 テ
（んん）		 FB
（んん）
NMEND25F-100 N-BK7 25.4 -100 100 33.7 3 4.7 -98.7
NMEND25F-150 N-BK7 25.4 -150 100 43.1 3 4.1 -148
NMEND25F-200 N-BK7 25.4 -200 100 50.2 3 3.8 -197.3
NMEND25F-300 N-BK7 25.4 -300 250 95.1 3 3.5 -297.8
NMEND25F-400 N-BK7 25.4 -400 250 112.5 3 3.4 -397
NMEND25F-500 N-BK7 25.4 -500 250 126.3 3 3.3 -496.3
NMEND25F-1000 N-BK7 25.4 -1000 500 253.2 3 3.2 -994.6






コーティングオプション ○へN-NK7負のメニスカス レンズ:

Star Optic の上記の標準的な負メニスカス レンズはコーティングされていません。レンズの各面からの反射光量を減らすために、シンガー層 MgF2、多層 AR コーティング、広帯域多層 AR コーティング、二波長 AR コーティングなどの反射防止コーティングも利用できます。



単層 MgF2 コーティング 多層反射防止コーティング
球面収差を最小限に抑える メニスカスレンズ 反射防止コーティング 2 Positive Meniscus Lenses 2



Boradband 反射防止コーティング



二波長反射防止コーティング
球面収差を最小限に抑える メニスカスレンズ 反射防止コーティング 4 Positive Meniscus Lenses 4







負メニスカス レンズの取り付けオプション:

スターオプティック社の上記標準の負メニスカスレンズは搭載されていません。ただし、レンズ用の固定マウントと調整可能マウントを提供できます。



固定レンズマウント



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

調整可能なレンズマウント



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







独自のレンズをカスタマイズ:

お客様には完全な設計の自由があり、光学設計、機械設計、光学コーティング設計など、複雑な設計を正確に行うことができます。



Zemax の設計

Positive Meniscus Lenses 9

Zemax の設計

Positive Meniscus Lenses 10



ソリッドワークスの設計

Positive Meniscus Lenses 11



薄膜コーティング設計

Positive Meniscus Lenses 12
