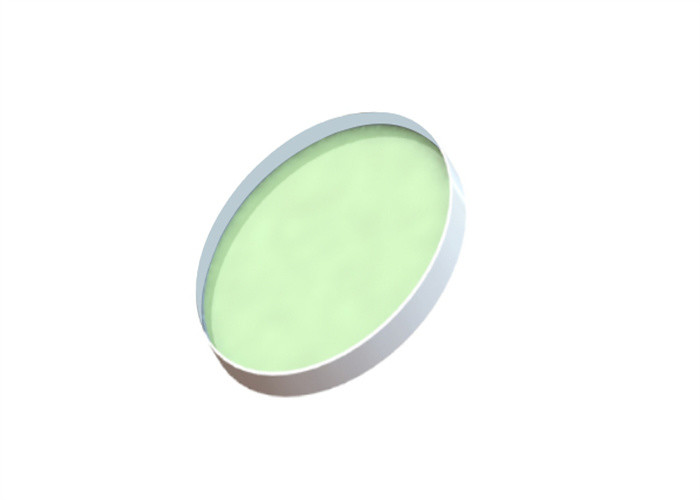

広角ブロードバンド誘電体ミラー ブロード スペクトル レーザー リフレクター 20Hz

  • Wide Angle Broadband Dielectric Mirror Broad Spectrum Laser Reflector 20Hz
起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 BDM
最小注文数量 5個
価格 negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 誘電広帯域ミラー 素材 N-BK7 または UVFS
波長範囲 UV、VIS、IR 直径 12.7mm、25.4mm
表面の平坦 <λ/10@633nm 反射率 Ravg>99.5%
ハイライト

広角ブロードバンド誘電体ミラー、広帯域誘電体ミラー20Hz、20Hzレーザーリフレクター

,

Broadband Dielectric Mirror 20Hz

,

20Hz Laser Reflector
メッセージ
製品の説明



概要：
誘電ブロードバンド鏡広い波長範囲と広い入射角 (AOI) で最適化された性能を提供します。これらの多層コーティング スタックは、法線から 45 度の入射で広いスペクトル領域で可能な限り高い反射率を達成するのに役立ちます。そのため、複数のレーザー光源を利用するビームステアリングや反射アプリケーションに最適です。

コーティングは、イオン ビーム スパッタリング (IBS) またはイオン アシスト コーティング技術を使用する/使用しない電子ビーム蒸着によって提供されます。0.19 ～ 20 µm の範囲で 99% を超える高反射率の誘電体コーティングが利用可能です。これらは、金属コーティングされたミラーよりもはるかに優れており、エネルギー損失を最小限に抑えることでシステムのパフォーマンスを向上させます。



の一般仕様誘電ブロードバンド鏡：

素材 BK7 グレード A 光学ガラス、UV グレードの溶融シリカ
寸法公差 +0.0/-0.2mm
厚み公差 ±0.2mm
クリアアパーチャ >90%
表面品質 60/40 スクラッチ アンド ディグ
平坦度 <λ/10@633nm/25mm
面取り 保護 <0.5mmx45deg
コーティング

片面誘電体 HR コーティング、Ravg>99.5% ランダム分極、裏面研磨または検査研磨
ダメージ閾値 >5J/cm2、20ns、20Hz、@1064nm




誘電広帯域ミラーの標準製品:

部品番号 素材 直径
（んん）		 厚さ
（んん）		 波長
(nm)		 あおい
(°)
BDM1203-350-400 BK7 12.7 3.0 350～400 0-45
BDM2506-350-400 BK7 25.4 6.4 350～400 0-45
BDM5006-350-400 BK7 50.8 6.4 350～400 0-45
BDM1203-400-750 BK7 12.7 3.0 400-750 0-45
BDM2506-400-750 BK7 25.4 6.4 400-750 0-45
BDM5006-400-750 BK7 50.8 6.4 400-750 0-45
BDM1203-750-1100 BK7 12.7 3.0 750-1100 0-45
BDM2506-750-1100 BK7 25.4 6.4 750-1100 0-45
BDM5006-750-1100 BK7 50.8 6.4 750-1100 0-45
BDM1203-1280-1600 BK7 12.7 3.0 1280-1600 0-45
BDM2506-1280-1600 BK7 25.4 6.4 1280-1600 0-45
BDM5006-1280-1600 BK7 50.8 6.4 1280-1600 0-45




コーティンググラフ誘電ブロードバンド鏡：



350～400nm誘電ブロードバンドミラー AOI0°

広角ブロードバンド誘電体ミラー ブロード スペクトル レーザー リフレクター 20Hz 0



350～400nm誘電ブロードバンドミラー AOI45°

広角ブロードバンド誘電体ミラー ブロード スペクトル レーザー リフレクター 20Hz 1



400-750nm広帯域誘電体ミラー AOI0°

広角ブロードバンド誘電体ミラー ブロード スペクトル レーザー リフレクター 20Hz 2



400-750nm誘電広帯域ミラー AOI45°

広角ブロードバンド誘電体ミラー ブロード スペクトル レーザー リフレクター 20Hz 3



750-1100nm広帯域誘電体ミラー AOI0°

広角ブロードバンド誘電体ミラー ブロード スペクトル レーザー リフレクター 20Hz 4



750-1100nm広帯域誘電体ミラー AOI45°

広角ブロードバンド誘電体ミラー ブロード スペクトル レーザー リフレクター 20Hz 5



1280-1600nm広帯域誘電体ミラー AOI0°

広角ブロードバンド誘電体ミラー ブロード スペクトル レーザー リフレクター 20Hz 6



1280-1600nm広帯域誘電体ミラー AOI45°

広角ブロードバンド誘電体ミラー ブロード スペクトル レーザー リフレクター 20Hz 7
