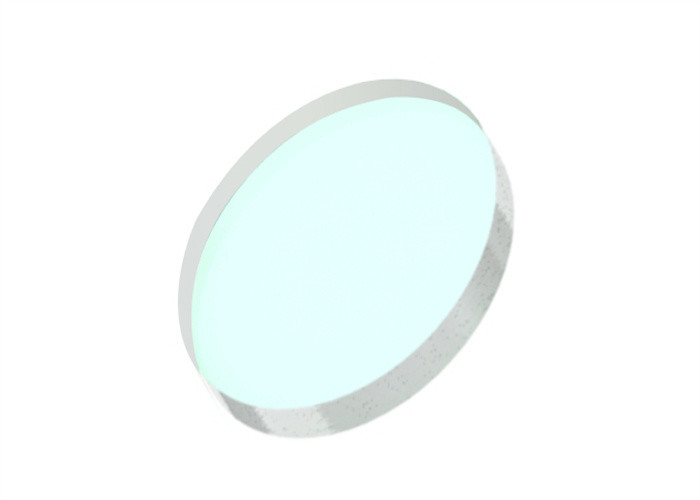

波長を組み合わせたダイクロイックミラー 石英ガラス基板

  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
起源の場所 中国、武漢
ブランド名 STAR OPTIC
証明 RoHS, ISO9001
モデル番号 薄暗い
最小注文数量 5個
価格 negotiable
パッケージの詳細 安心・無塵梱包
受渡し時間 応相談
支払条件 T/T、ウェスタンユニオン、ペイパル
供給の能力 50000個/月

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
商品名 ダイクロイックミラー/フィルター/ビームスプリッター 特徴 波長の分離または結合
アプリケーション スペクトル成分のフィルタリングおよび蛍光顕微鏡 反射率 >99.5
透過率 >95% AOI 0度と45度
ハイライト

ダイクロイック光学ミラー、溶融石英基板 ダイクロイック、波長の組み合わせ 溶融石英基板

,

Fused Silica Substrate Dichroic

,

Combining Wavelengths Fused Silica Substrate
メッセージ
製品の説明

ダイクロイックミラー/フィルター/ビームスプリッター、波長の分離または結合

概要：

ダイクロイック ミラー/フィルター/ビームスプリッターは、デュアル バンド ミラー、デュアル波長ミラー、またはダイクロイック リフレクターとも呼ばれ、2 つの異なる波長で異なる光学特性を持つ特殊なミラーです。たとえば、ダイクロイック ミラーは、カットオン波長以下で反射し、より長い波長で透過する場合があります。



ダイクロイック ミラーは、電子ビーム蒸着、イオン ビーム スパッタリング (IBS)、およびイオンアシスト蒸着 (IAD) を使用して製造されます。最先端の薄膜蒸着技術により、当社の工場で製造される各ダイクロイック ミラーが、製造されるアプリケーションに必要な正確な仕様を満たしていることを確認できます。



当社のダイクロイック ミラーに使用されている硬質誘電体コーティングは、独自の耐久性を備えており、高出力レーザーにも耐えるように構築されており、通常の条件下では熱的に安定しています。



これらのダイクロイック ミラーは、異なる波長の 2 つのビームを分割または結合するために使用でき、スペクトル成分のフィルタリングや蛍光顕微鏡で重要な用途があります。





ダイクロイックミラー/フィルター/ビームスプリッターの一般仕様:

素材 BK7 グレード A 光学ガラス、UV グレードの溶融シリカ
寸法公差 +0.0/-0.2mm
厚み公差 ±0.2mm
クリアアパーチャ >90%
表面品質 60/40 スクラッチ アンド ディグ
平坦度 <λ/8@632.8nm
並列処理 <1分角
面取り 保護 <0.5mmx45deg
コーティング

前面のダイクロイック誘電体コーティング

裏面ARコーティング
ダメージ閾値 >5J/cm2、20ns、20Hz、@1064nm

波長を組み合わせたダイクロイックミラー 石英ガラス基板 0





の標準品ダイクロイックミラー/フィルター/ビームスプリッター:

部品番号 素材 直径
（んん）		 厚さ
（んん）		 反射率
(%)		 伝染 ; 感染
(%)		 あおい
(°)
DIM1203-R400-T800-0 BK7 12.7 3 R>99.5%@400nm T>95%@800nm 0
DIM2005-R400-T800-0 BK7 20.0 5 R>99.5%@400nm T>95%@800nm 0
DIM2506-R400-T800-0 BK7 25.4 6.35 R>99.5%@400nm T>95%@800nm 0
DIM1203-R400-T800-45 BK7 12.7 3 R>99.5%@400nm T>95%@800nm 45
DIM2005-R400-T800-45 BK7 20.0 5 R>99.5%@400nm T>95%@800nm 45
DIM2506-R400-T800-45 BK7 25.4 6.35 R>99.5%@400nm T>95%@800nm 45
DIM1203-R532-T1064-0 BK7 12.7 3 R>99.5%@532nm T>95%@1064nm 0
DIM2005-R532-T1064-0 BK7 20.0 5 R>99.5%@532nm T>95%@1064nm 0
DIM2506-R532-T1064-0 BK7 25.4 6.35 R>99.5%@532nm T>95%@1064nm 0
DIM1203-R532-T1064-45 BK7 12.7 3 R>99.5%@532nm T>95%@1064nm 45
DIM2005-R532-T1064-45 BK7 20.0 5 R>99.5%@532nm T>95%@1064nm 45
DIM2506-R532-T1064-45 BK7 25.4 6.35 R>99.5%@532nm T>95%@1064nm 45
DIM1203-R1064-T532-0 BK7 12.7 3 R>99.5%@1064nm T>95%@532nm 0
DIM2005-R1064-T532-0 BK7 20.0 5 R>99.5%@1064nm T>95%@532nm 0
DIM2506-R1064-T532-0 BK7 25.4 6.35 R>99.5%@1064nm T>95%@532nm 0
DIM1203-R1064-T532-45 BK7 12.7 3 R>99.5%@1064nm T>95%@532nm 45
DIM2005-R1064-T532-45 BK7 20.0 5 R>99.5%@1064nm T>95%@532nm 45
DIM2506-R1064-T532-45 BK7 25.4 6.35 R>99.5%@1064nm T>95%@532nm 45







コーティンググラフダイクロイックミラー/フィルター/ビームスプリッター:



HR400nm HT800nm ダイクロイックミラー 0°

波長を組み合わせたダイクロイックミラー 石英ガラス基板 1



HR400nm HT800nm ダイクロイックミラー 45°

波長を組み合わせたダイクロイックミラー 石英ガラス基板 2



HR532nm HT1064nm ダイクロイックミラー 0°

波長を組み合わせたダイクロイックミラー 石英ガラス基板 3



HR532nm HT1064nm ダイクロイックミラー 45°

波長を組み合わせたダイクロイックミラー 石英ガラス基板 4



HR1064nm HT532nm ダイクロイックミラー 0°

波長を組み合わせたダイクロイックミラー 石英ガラス基板 5



HR1064nm HT532nm ダイクロイックミラー 45°

波長を組み合わせたダイクロイックミラー 石英ガラス基板 6
